منزل ذكي باستخدام اردوينو و Fingerprint

القياسات الحيوية هي التكنولوجيا الناشئة المستخدمة في تحديد الأفراد. سنناقش هنا نظام الحضور البيومتري القائم على بصمات الأصابع. عادة ما يتم تمييز الحضور في أنظمة المدرسة والمكاتب يدويًا على الورق ، ومع ذلك ، باستخدام أنظمة القياسات الحيوية ، يمكن تقليل استخدام الورق وإهدار الوقت بشكل كبير. أيضًا ، هذه الطريقة أكثر أمانًا. نسميها نظام الحضور البيومتري.

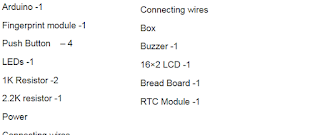

المكونات المطلوبة:


كيف يعمل مشروع نظام الحضور والانصراف بالبصمة:

أولاً ، يتعين على المستخدم تسجيل بصمات الأصابع المعنية في النظام بمساعدة الأزرار الانضغاطية المتوفرة. اضغط على مفتاح "تسجيل" ثم أدخل معرف بصمة الإصبع في شاشة LCD التي سيتم حفظها في الذاكرة. بعد ذلك ، سيدخل المستخدم المعرف الخاص به باستخدام الأزرار "Up / Down / Push". بعد تحديد الهوية ، اضغط على الزر "حذف / موافق". ستطلب شاشة LCD بعد ذلك من المستخدم وضع إصبعه على وحدة البصمة من حيث ستأخذ الوحدة صورة الإصبع. ستطلب شاشة LCD من المستخدم إزالة إصبعه ثم وضعه مرة أخرى. ستقوم الوحدة بعد ذلك بتخزين قالب تلك الصورة في ذاكرة الوحدة. تم تسجيل المستخدم الآن ويمكنه استخدام هذا النظام لتغذية الحضور من خلال هذه الطريقة.

إذا كان سيتم حذف أي معرف مستخدم مخزن ، فما عليك سوى الانتقال إلى معرف المستخدم والضغط على مفتاح "حذف / موافق". ستطلب شاشة LCD تحديد المعرف الذي ترغب في حذفه. بعد تحديد الهوية ، اضغط على "حذف / موافق" وسيتم حذف المعرف. ستخبرك رسالة من شاشة LCD بأنه قد تمت إزالة المعرف.


مخطط الرسم البياني:


كود المشروع

#include<EEPROM.h>
#include<LiquidCrystal.h>
LiquidCrystal lcd(13,12,11,10,9,8);
#include <SoftwareSerial.h>
SoftwareSerial fingerPrint(2, 3);

#include <Wire.h>
#include "RTClib.h"
RTC_DS1307 rtc;

#include "Adafruit_Fingerprint.h"
uint8_t id;
Adafruit_Fingerprint finger = Adafruit_Fingerprint(&fingerPrint);

#define enroll 14
#define del 15
#define up 16
#define down 17
#define match 5
#define indFinger 7
#define buzzer 5

#define records 4 // 5 for 5 user

int user1,user2,user3,user4,user5;

DateTime now;

void setup()
{
delay(1000);
lcd.begin(16,2);
Serial.begin(9600);
pinMode(enroll, INPUT_PULLUP);
pinMode(up, INPUT_PULLUP);
pinMode(down, INPUT_PULLUP);
pinMode(del, INPUT_PULLUP);
pinMode(match, INPUT_PULLUP);
pinMode(buzzer, OUTPUT);
pinMode(indFinger, OUTPUT);
digitalWrite(buzzer, LOW);
if(digitalRead(enroll) == 0)
{
digitalWrite(buzzer, HIGH);
delay(500);
digitalWrite(buzzer, LOW);
lcd.clear();
lcd.print("Please wait");
lcd.setCursor(0,1);
lcd.print("Downloding Data");

Serial.println("Please wait");
Serial.println("Downloding Data..");
Serial.println();

Serial.print("S.No. ");
for(int i=0;i<records;i++)
{
digitalWrite(buzzer, HIGH);
delay(500);
digitalWrite(buzzer, LOW);
Serial.print(" User ID");
Serial.print(i+1);
Serial.print(" ");
}
Serial.println();
int eepIndex=0;
for(int i=0;i<30;i++)
{
if(i+1<10)
Serial.print('0');
Serial.print(i+1);
Serial.print(" ");
eepIndex=(i*7);
download(eepIndex);
eepIndex=(i*7)+210;
download(eepIndex);
eepIndex=(i*7)+420;
download(eepIndex);
eepIndex=(i*7)+630;
download(eepIndex);
// eepIndex=(i*7)+840; // 5th user
// download(eepIndex);
Serial.println();
}
}
if(digitalRead(del) == 0)
{
lcd.clear();
lcd.print("Please Wait");
lcd.setCursor(0,1);
lcd.print("Reseting.....");
for(int i=1000;i<1005;i++)
EEPROM.write(i,0);
for(int i=0;i<841;i++)
EEPROM.write(i, 0xff);
lcd.clear();
lcd.print("System Reset");
delay(1000);
}


lcd.clear();
lcd.print(" Attendance ");
lcd.setCursor(0,1);
lcd.print(" System ");
delay(2000);
lcd.clear();
lcd.print("Circuit Digest");
lcd.setCursor(0,1);
lcd.print("Saddam Khan");
delay(2000);
digitalWrite(buzzer, HIGH);
delay(500);
digitalWrite(buzzer, LOW);
for(int i=1000;i<1000+records;i++)
{
if(EEPROM.read(i) == 0xff)
EEPROM.write(i,0);
}

finger.begin(57600);
Serial.begin(9600);
lcd.clear();
lcd.print("Finding Module");
lcd.setCursor(0,1);
delay(1000);
if (finger.verifyPassword())
{
Serial.println("Found fingerprint sensor!");
lcd.clear();
lcd.print("Found Module ");
delay(1000);
}
else
{
Serial.println("Did not find fingerprint sensor :(");
lcd.clear();
lcd.print("module not Found");
lcd.setCursor(0,1);
lcd.print("Check Connections");
while (1);
}

if (! rtc.begin())
Serial.println("Couldn't find RTC");

// rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

if (! rtc.isrunning())
{
Serial.println("RTC is NOT running!");
// following line sets the RTC to the date & time this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// This line sets the RTC with an explicit date & time, for example to set
// January 21, 2014 at 3am you would call:
// rtc.adjust(DateTime(2014, 1, 21, 3, 0, 0));
}
lcd.setCursor(0,0);
lcd.print("Press Match to ");
lcd.setCursor(0,1);
lcd.print("Start System");
delay(2000);

user1=EEPROM.read(1000);
user2=EEPROM.read(1001);
user3=EEPROM.read(1002);
user4=EEPROM.read(1003);
user5=EEPROM.read(1004);
lcd.clear();
digitalWrite(indFinger, HIGH);

}

void loop()
{
now = rtc.now();
lcd.setCursor(0,0);
lcd.print("Time->");
lcd.print(now.hour(), DEC);
lcd.print(':');
lcd.print(now.minute(), DEC);
lcd.print(':');
lcd.print(now.second(), DEC);
lcd.print(" ");
lcd.setCursor(0,1);
lcd.print("Date->");
lcd.print(now.day(), DEC);
lcd.print('/');
lcd.print(now.month(), DEC);
lcd.print('/');
lcd.print(now.year(), DEC);
lcd.print(" ");
delay(500);
int result=getFingerprintIDez();
if(result>0)
{
digitalWrite(indFinger, LOW);
digitalWrite(buzzer, HIGH);
delay(100);
digitalWrite(buzzer, LOW);
lcd.clear();
lcd.print("ID:");
lcd.print(result);
lcd.setCursor(0,1);
lcd.print("Please Wait....");
delay(1000);
attendance(result);
lcd.clear();
lcd.print("Attendance ");
lcd.setCursor(0,1);
lcd.print("Registed");
delay(1000);
digitalWrite(indFinger, HIGH);
return;
}
checkKeys();
delay(300);
}

// dmyyhms - 7 bytes
void attendance(int id)
{
int user=0,eepLoc=0;
if(id == 1)
{
eepLoc=0;
user=user1++;
}
else if(id == 2)
{
eepLoc=210;
user=user2++;
}
else if(id == 3)
{
eepLoc=420;
user=user3++;
}
else if(id == 4)
{
eepLoc=630;
user=user4++;
}
/*else if(id == 5) // fifth user
{
eepLoc=840;
user=user5++;
}*/
else
return;

int eepIndex=(user*7)+eepLoc;
EEPROM.write(eepIndex++, now.hour());
EEPROM.write(eepIndex++, now.minute());
EEPROM.write(eepIndex++, now.second());
EEPROM.write(eepIndex++, now.day());
EEPROM.write(eepIndex++, now.month());
EEPROM.write(eepIndex++, now.year()>>8 );
EEPROM.write(eepIndex++, now.year());

EEPROM.write(1000,user1);
EEPROM.write(1001,user2);
EEPROM.write(1002,user3);
EEPROM.write(1003,user4);
// EEPROM.write(4,user5); // figth user
}

void checkKeys()
{
if(digitalRead(enroll) == 0)
{
lcd.clear();
lcd.print("Please Wait");
delay(1000);
while(digitalRead(enroll) == 0);
Enroll();
}

else if(digitalRead(del) == 0)
{
lcd.clear();
lcd.print("Please Wait");
delay(1000);
delet();
}
}

void Enroll()
{
int count=1;
lcd.clear();
lcd.print("Enter Finger ID:");

while(1)
{
lcd.setCursor(0,1);
lcd.print(count);
if(digitalRead(up) == 0)
{
count++;
if(count>records)
count=1;
delay(500);
}

else if(digitalRead(down) == 0)
{
count--;
if(count<1)
count=records;
delay(500);
}
else if(digitalRead(del) == 0)
{
id=count;
getFingerprintEnroll();
for(int i=0;i<records;i++)
{
if(EEPROM.read(i) != 0xff)
{
EEPROM.write(i, id);
break;
}
}
return;
}

else if(digitalRead(enroll) == 0)
{
return;
}
}
}

void delet()
{
int count=1;
lcd.clear();
lcd.print("Enter Finger ID");

while(1)
{
lcd.setCursor(0,1);
lcd.print(count);
if(digitalRead(up) == 0)
{
count++;
if(count>records)
count=1;
delay(500);
}

else if(digitalRead(down) == 0)
{
count--;
if(count<1)
count=records;
delay(500);
}
else if(digitalRead(del) == 0)
{
id=count;
deleteFingerprint(id);
for(int i=0;i<records;i++)
{
if(EEPROM.read(i) == id)
{
EEPROM.write(i, 0xff);
break;
}
}
return;
}

else if(digitalRead(enroll) == 0)
{
return;
}
}
}

uint8_t getFingerprintEnroll()
{
int p = -1;
lcd.clear();
lcd.print("finger ID:");
lcd.print(id);
lcd.setCursor(0,1);
lcd.print("Place Finger");
delay(2000);
while (p != FINGERPRINT_OK)
{
p = finger.getImage();
switch (p)
{
case FINGERPRINT_OK:
Serial.println("Image taken");
lcd.clear();
lcd.print("Image taken");
break;
case FINGERPRINT_NOFINGER:
Serial.println("No Finger");
lcd.clear();
lcd.print("No Finger");
break;
case FINGERPRINT_PACKETRECIEVEERR:
Serial.println("Communication error");
lcd.clear();
lcd.print("Comm Error");
break;
case FINGERPRINT_IMAGEFAIL:
Serial.println("Imaging error");
lcd.clear();
lcd.print("Imaging Error");
break;
default:
Serial.println("Unknown error");
lcd.clear();
lcd.print("Unknown Error");
break;
}
}

// OK success!

p = finger.image2Tz(1);
switch (p) {
case FINGERPRINT_OK:
Serial.println("Image converted");
lcd.clear();
lcd.print("Image converted");
break;
case FINGERPRINT_IMAGEMESS:
Serial.println("Image too messy");
lcd.clear();
lcd.print("Image too messy");
return p;
case FINGERPRINT_PACKETRECIEVEERR:
Serial.println("Communication error");
lcd.clear();
lcd.print("Comm Error");
return p;
case FINGERPRINT_FEATUREFAIL:
Serial.println("Could not find fingerprint features");
lcd.clear();
lcd.print("Feature Not Found");
return p;
case FINGERPRINT_INVALIDIMAGE:
Serial.println("Could not find fingerprint features");
lcd.clear();
lcd.print("Feature Not Found");
return p;
default:
Serial.println("Unknown error");
lcd.clear();
lcd.print("Unknown Error");
return p;
}

Serial.println("Remove finger");
lcd.clear();
lcd.print("Remove Finger");
delay(2000);
p = 0;
while (p != FINGERPRINT_NOFINGER) {
p = finger.getImage();
}
Serial.print("ID "); Serial.println(id);
p = -1;
Serial.println("Place same finger again");
lcd.clear();
lcd.print("Place Finger");
lcd.setCursor(0,1);
lcd.print(" Again");
while (p != FINGERPRINT_OK) {
p = finger.getImage();
switch (p) {
case FINGERPRINT_OK:
Serial.println("Image taken");
break;
case FINGERPRINT_NOFINGER:
Serial.print(".");
break;
case FINGERPRINT_PACKETRECIEVEERR:
Serial.println("Communication error");
break;
case FINGERPRINT_IMAGEFAIL:
Serial.println("Imaging error");
break;
default:
Serial.println("Unknown error");
return;
}
}

// OK success!

p = finger.image2Tz(2);
switch (p) {
case FINGERPRINT_OK:
Serial.println("Image converted");
break;
case FINGERPRINT_IMAGEMESS:
Serial.println("Image too messy");
return p;
case FINGERPRINT_PACKETRECIEVEERR:
Serial.println("Communication error");
return p;
case FINGERPRINT_FEATUREFAIL:
Serial.println("Could not find fingerprint features");
return p;
case FINGERPRINT_INVALIDIMAGE:
Serial.println("Could not find fingerprint features");
return p;
default:
Serial.println("Unknown error");
return p;
}

// OK converted!
Serial.print("Creating model for #"); Serial.println(id);

p = finger.createModel();
if (p == FINGERPRINT_OK) {
Serial.println("Prints matched!");
} else if (p == FINGERPRINT_PACKETRECIEVEERR) {
Serial.println("Communication error");
return p;
} else if (p == FINGERPRINT_ENROLLMISMATCH) {
Serial.println("Fingerprints did not match");
return p;
} else {
Serial.println("Unknown error");
return p;
}

Serial.print("ID "); Serial.println(id);
p = finger.storeModel(id);
if (p == FINGERPRINT_OK) {
Serial.println("Stored!");
lcd.clear();
lcd.print("Stored!");
delay(2000);
} else if (p == FINGERPRINT_PACKETRECIEVEERR) {
Serial.println("Communication error");
return p;
} else if (p == FINGERPRINT_BADLOCATION) {
Serial.println("Could not store in that location");
return p;
} else if (p == FINGERPRINT_FLASHERR) {
Serial.println("Error writing to flash");
return p;
}
else {
Serial.println("Unknown error");
return p;
}
}

int getFingerprintIDez()
{
uint8_t p = finger.getImage();

if (p != FINGERPRINT_OK)
return -1;

p = finger.image2Tz();
if (p != FINGERPRINT_OK)
return -1;

p = finger.fingerFastSearch();
if (p != FINGERPRINT_OK)
{
lcd.clear();
lcd.print("Finger Not Found");
lcd.setCursor(0,1);
lcd.print("Try Later");
delay(2000);
return -1;
}
// found a match!
Serial.print("Found ID #");
Serial.print(finger.fingerID);
return finger.fingerID;
}

uint8_t deleteFingerprint(uint8_t id)
{
uint8_t p = -1;
lcd.clear();
lcd.print("Please wait");
p = finger.deleteModel(id);
if (p == FINGERPRINT_OK)
{
Serial.println("Deleted!");
lcd.clear();
lcd.print("Figer Deleted");
lcd.setCursor(0,1);
lcd.print("Successfully");
delay(1000);
}

else
{
Serial.print("Something Wrong");
lcd.clear();
lcd.print("Something Wrong");
lcd.setCursor(0,1);
lcd.print("Try Again Later");
delay(2000);
return p;
}
}

void download(int eepIndex)
{

if(EEPROM.read(eepIndex) != 0xff)
{
Serial.print("T->");
if(EEPROM.read(eepIndex)<10)
Serial.print('0');
Serial.print(EEPROM.read(eepIndex++));
Serial.print(':');
if(EEPROM.read(eepIndex)<10)
Serial.print('0');
Serial.print(EEPROM.read(eepIndex++));
Serial.print(':');
if(EEPROM.read(eepIndex)<10)
Serial.print('0');
Serial.print(EEPROM.read(eepIndex++));
Serial.print(" D->");
if(EEPROM.read(eepIndex)<10)
Serial.print('0');
Serial.print(EEPROM.read(eepIndex++));
Serial.print('/');
if(EEPROM.read(eepIndex)<10)
Serial.print('0');
Serial.print(EEPROM.read(eepIndex++));
Serial.print('/');
Serial.print(EEPROM.read(eepIndex++)<<8 | EEPROM.read(eepIndex++));
}
else
{
Serial.print("---------------------------");
}

Serial.print(" ");
}







إرسال تعليق

أحدث أقدم
